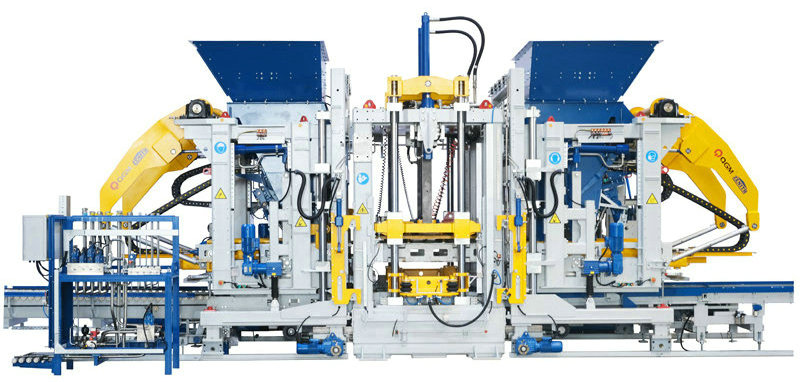

Inneal bloc concrait ZN2000C

Tha ZN2000C Concrete Block Machine na mhodail fèin-leasaichte. Tha e air a chomharrachadh le ìre àrd de dh'fhiosrachadh agus fèin-ghluasad, agus tha e a 'dèanamh làn fheum de theicneòlasan ùr-nodha leithid digiteachadh agus siostam fiosrachaidh, a tha air a chleachdadh gu farsaing ann a bhith a' togail bhailtean ùra agus bailtean mòra spong.

Feartan:

Clàr crathaidh dùbailte, ochd motaran servo (roghainneil) Prìomh uidheamachd

Co-chruinneachadh modular airson cumail suas nas fhasa Seòrsaichean breigichean nas eugsamhail air an dèanamh

Comas nas àirde, cinneasachd nas àirde

Meud màileid 1400x1400/1300mm

Cruth sgìre 1320x1350/1250mm

Àirde toraidh 40-500mm

Àireamh de bhlocaichean Breigichean falamh: 18 blocaichean / molltair (390x190x190mm)

Breige àbhaisteach: 105 blocaichean / molltair (240x115x53mm)

Breigichean rathaid: 66 blocaichean / molltair (200x100x60mm)

Meud uidheamachd timcheall air. 10,000

Mu thuairmeas. 4,700

Mu thuairmeas. 3,400

Siostam crathaidh Feachd as motha de bhòrd crathaidh: 200/kN

Feachd excitation as àirde de cheann preas: 40/kN

Paramadairean dealain Cumhachd iomlan (iomradh): 231 / kW

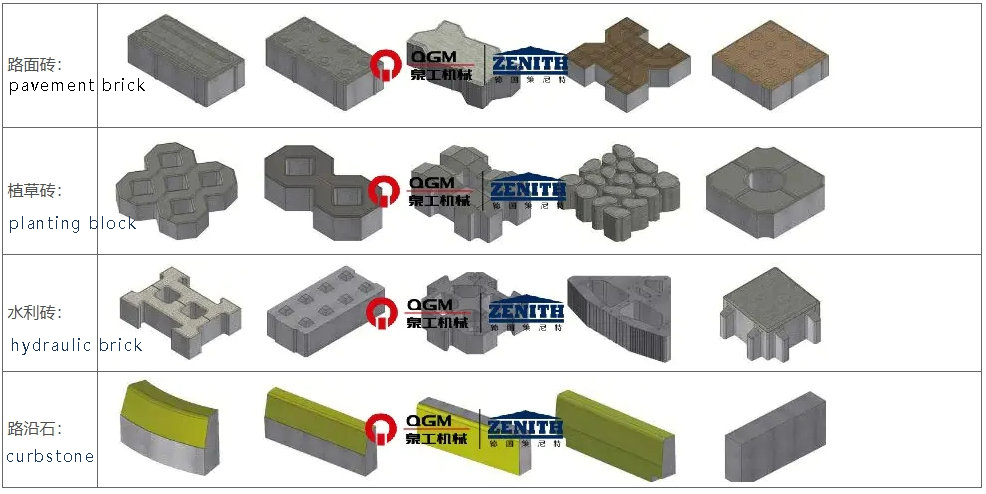

Diagram sgeamach de shamhlaichean breige air an dèanamh leis an uidheamachd

Buannachdan Teicnigeach

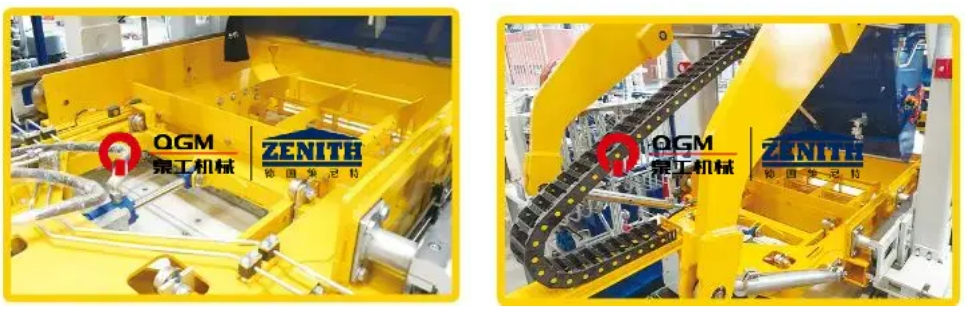

1. Dealbhadh frèam àrd-inbhe de dhreach Gearmailteach

Bidh am frèam mainframe a’ gabhail ris an structar frèam tàthaichte àrd-neart a chaidh a dhealbhadh le teicneòlas peutant Zenit, a tha air a thàthadh leis an roinn stàilinn sònraichte gnàthaichte, le dealbhadh reusanta, tàthadh eadhon agus breagha, agus thèid am frèam gu lèir tro làimhseachadh crathaidh a tha a’ fàs nas sine gus dèanamh cinnteach à càileachd àrd agus seasmhachd àrd an fhrèam. Tha am pròiseas dealbhaidh structarail adhartach a’ dèanamh leudachadh air a’ phrìomh fhrèam, agus faodar gnìomh fosglaidh is dùnaidh molltair taobh, gnìomh às-tharraing cridhe (bòrd), gnìomh cuir a-steach bòrd polystyrene, msaa a chuir ris às deidh sin.

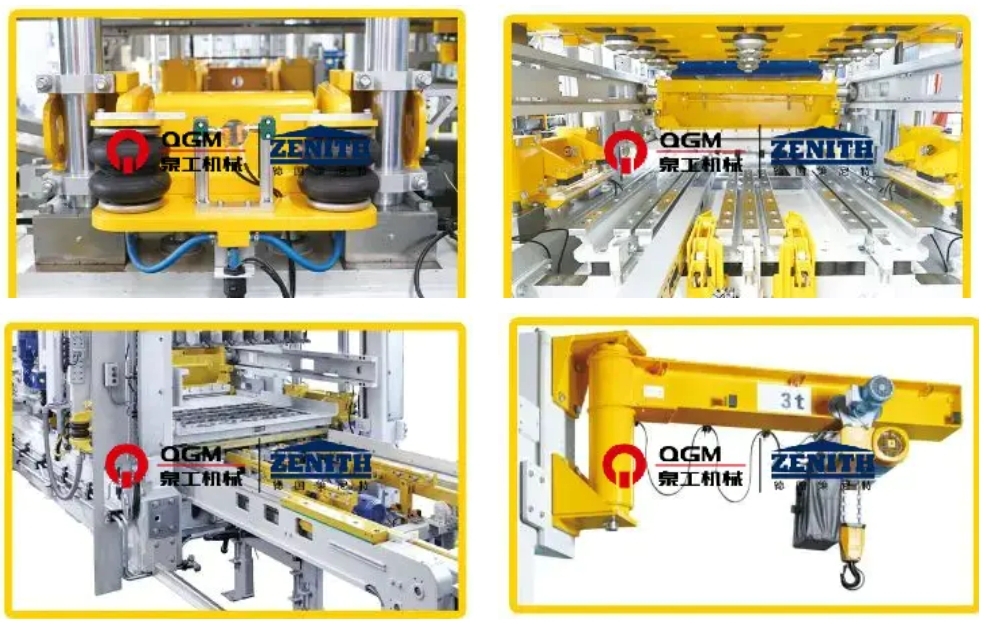

2.Automatic luath molltair atharrachadh siostam

Nuair a thèid am molltair a ghluasad gu suidheachadh an aoigh, bidh an siostam togail aige a’ toirt a-mach atharrachadh molltair fèin-ghluasadach air an inneal atharrachadh molltair luath. Tha na molltairean àrd is ìosal air an clampadh gu fèin-ghluasadach gu giuthais, a tha sàbhailte, èifeachdach, sìmplidh obrachadh agus goireasach airson a chumail suas. Tha e a’ toirt a-steach sa mhòr-chuid:

Inneal clampaidh molltair giuthais: Tha e sa mhòr-chuid a ’toirt a-steach bracaid molltair agus slatan clampaidh giuthais air gach taobh, a chuidicheas le bhith a’ clampadh agus a ’càradh na molltairean agus a’ taiseachadh nuair a bhios an inneal aoigheachd a ’dèanamh ro-chreathadh agus prìomh chreathadh, gus a’ bhuaidh crathaidh as fheàrr a choileanadh agus a leudachadh beatha seirbheis nam molltaichean.

Inneal glasaidh indenter giuthais: tha an indenter air a shuidheachadh leis an inneal clampaidh le baga-adhair, a dh’ fhaodas an indenter a chuir na àite gu furasta agus gu sgiobalta, a ghiorrachadh ùine ath-shuidheachadh agus stàladh molltair, agus dèanamh cinnteach gu bheil am frèam molltair ìosal agus an indenter àrd air a chuir sìos gu ceart.

Inneal cuir a-steach molltair dealain: Thathas a’ cleachdadh an inneal sreap molltair gus na molltairean a chuir a-steach don phrìomh inneal agus gus na molltairean a bhiadhadh agus a thoirt a-mach às an inneal leis a ’bhreic molltair dealain, a dh’ fhaodar a chuir a-steach don mhòr-chuid de na molltairean sa mhargaidh, agus faodar camagan molltair sònraichte a chleachdadh airson molltairean sònraichte.

Inneal atharrachadh molltair: Air a chuir a-steach air frèam a ’phrìomh inneal, tha e air a chleachdadh airson na molltairean a thogail agus a luchdachadh nuair a bhios iad ag atharrachadh na molltairean, uidheamaichte le inneal-togail slabhraidh dealain agus inneal coiseachd dealain.

3. Siostaman saothrachaidh

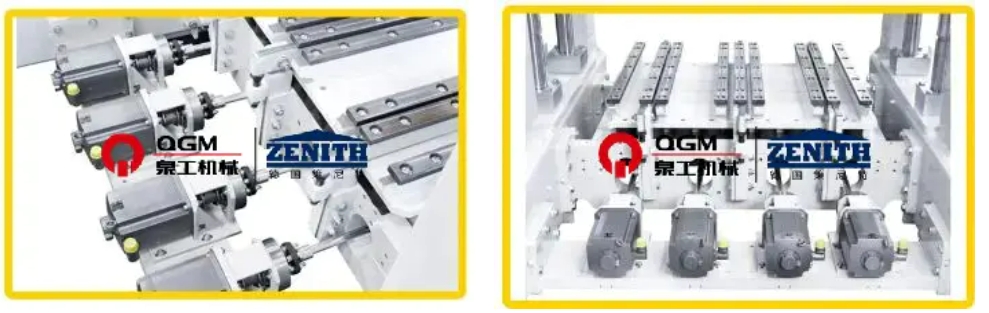

4. “Ultra-fiùghantach” servo crathaidh siostam:

Tha teicneòlas crathaidh servo “Ultra-fiùghantach” na sheòrsa de shiostam crathaidh àrd-èifeachdais, fèin-atharrachail a chaidh a dhealbhadh gu sònraichte airson innealan breige; faodaidh an motair servo am freagairt as luaithe a dhèanamh anns an ùine ath-bhualadh as giorra, a’ coileanadh an coileanadh crathaidh as àirde, a ’lughdachadh na tha de saimeant air a chleachdadh agus a’ giorrachadh a ’chearcall toraidh, a’ toirt a-mach toraidhean cruadhtan àrd-teann; faodaidh an siostam crathaidh atharrachadh gu sùbailte a rèir feumalachdan diofar thoraidhean cruadhtan. Faodaidh an motair servo am freagairt as luaithe a dhèanamh anns an ùine ath-bhualadh as giorra gus an coileanadh crathaidh as àirde a thoirt gu buil, a dh ’fhaodas an ìre de saimeant a lughdachadh, a’ chearcall cinneasachaidh a ghiorrachadh, agus toraidhean cruadhtan fìor theann a thoirt gu buil; faodar an siostam crathaidh atharrachadh gu sùbailte a rèir feumalachdan cinneasachaidh diofar thoraidhean cruadhtan.

8 aonadan crathaidh le cothromachadh meacanaigeach air a shuidheachadh leotha fhèin le 8 draibhearan servo;

8 motaran servo, air an cur suas leotha fhèin air na sailean iomallachd crith a-muigh de thaic motair;

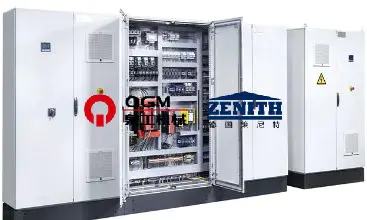

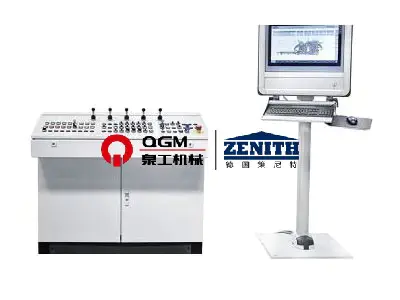

5. Siostam smachd servo cruinn

Tro fios air ais nan comharran, smachd a chumail air ìre agus astar crith, faodar smachd gluasad sioncronaich, cùl-taic àrd-astar, a chrìochnachadh ann an ùine ghoirid de chrathadh agus cuir às do chrith, gus cuideachadh le bhith a ’giorrachadh a’ chearcall molltair, agus buaidh breiceadh nas fheàrr. Tro shuidheachadh agus astar lùb dùinte dùbailte, smachd a chumail air an fheachd excitation a-mhàin ag obair anns an t-slighe dhìreach, a ’meudachadh an fheachd excitation èifeachdach, agus aig an aon àm a’ seachnadh milleadh feachd excitation còmhnard air an inneal, a ’leudachadh beatha seirbheis an uidheim, agus comasach air diofar shuidheachaidhean a dhèanamh airson diofar riatanasan toraidh, agus toradh àrd-inbhe a thoirt gu buil.

Tha ceann preas, frèam molltair, càr iomlan agus càr aodaich fo smachd bhalbhaichean stiùiridh co-roinneil le fios air ais bho spool, aig a bheil ùine freagairt luath; thathar a 'gabhail ris a' mhodh smachd lùb dùinte de sensor gluasad / encoder-PLC-siolandair bhalbhaichean stiùiridh co-roinneil, a tha a 'dèanamh an smachd nas mionaidiche, agus gnìomh an t-siolandair nas luaithe agus nas seasmhaiche; bidh an stèisean uisgeachaidh a ’gabhail ri pumpa piston caochlaideach, nach bi a’ toirt a-mach an ola cuideam agus a ’luchdachadh a’ phump nuair a ruigeas an siostam uisgeachaidh an cuideam suidhichte gus an caitheamh lùtha a lughdachadh; bidh an stèisean uisgeachaidh a’ gabhail ri solar ola cuideachaidh cruinneachaidh, a lughdaicheas caitheamh lùtha; agus bidh an stèisean uisgeachaidh a’ gabhail ri solar ola cuideachaidh cruinneachaidh, a lughdaicheas caitheamh lùtha agus a lughdaicheas caitheamh lùtha. Bidh an stèisean uisgeachaidh a ’gabhail ri solar ola cuideachaidh cruinneachaidh, a dh’ fhaodar a chleachdadh airson grunn ghnìomhan aig an aon àm, agus tha cuideam an t-siostam uisgeachaidh seasmhach; tha mothachairean cuideam aig an t-siostam uisgeachaidh, a dh'fhaodar a thaisbeanadh air a’ phannal obrachaidh airson a bhith furasta fhaicinn; tha mothachaidhean teothachd, innealan fuarachaidh agus teasadairean aig an t-siostam uisgeachaidh, a dh’ fhaodas smachd a chumail air teòthachd na h-ola gu h-èifeachdach, gus am bi coileanadh math aig an ola uisgeach.

6. Siostaman uisgeachaidh
